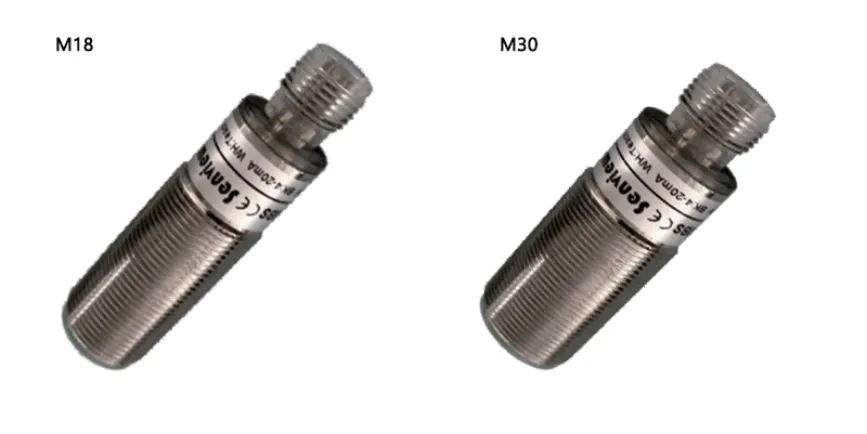

Anahat | Boyutlar | Algılama mesafesi | Çıkış türü | Modeli |
Ultrasonik sıvı seviye sensörü M18 | ||||
|
| 50-500mm | Npn Pnp 4...20mA 0...10V | EA1-M18D500NB EA1-M18D500PB EA1-M18D500GIB EA1-M18D500GUB |
60-1000mm | Npn Pnp 4...20mA 0...10V | EA1-M18D1000NB EA1-M18D1000PB EA1-M18D1000GIB EA1-M18D1000GUB | ||
Ultrasonik sıvı seviye sensörü M30 | ||||
|
| 60-1000mm | Npn Pnp 4...20mA 0...10V | EA1-M30D1000NB EA1-M30D1000PB EA1-M30D1000GIB EA1-M30D1000GUB |
100-2000mm | Npn Pnp 4...20mA 0...10V | EA1-M30D2000NB EA1-M30D2000PB EA1-M30D2000GIB EA1-M30D2000GUB | ||

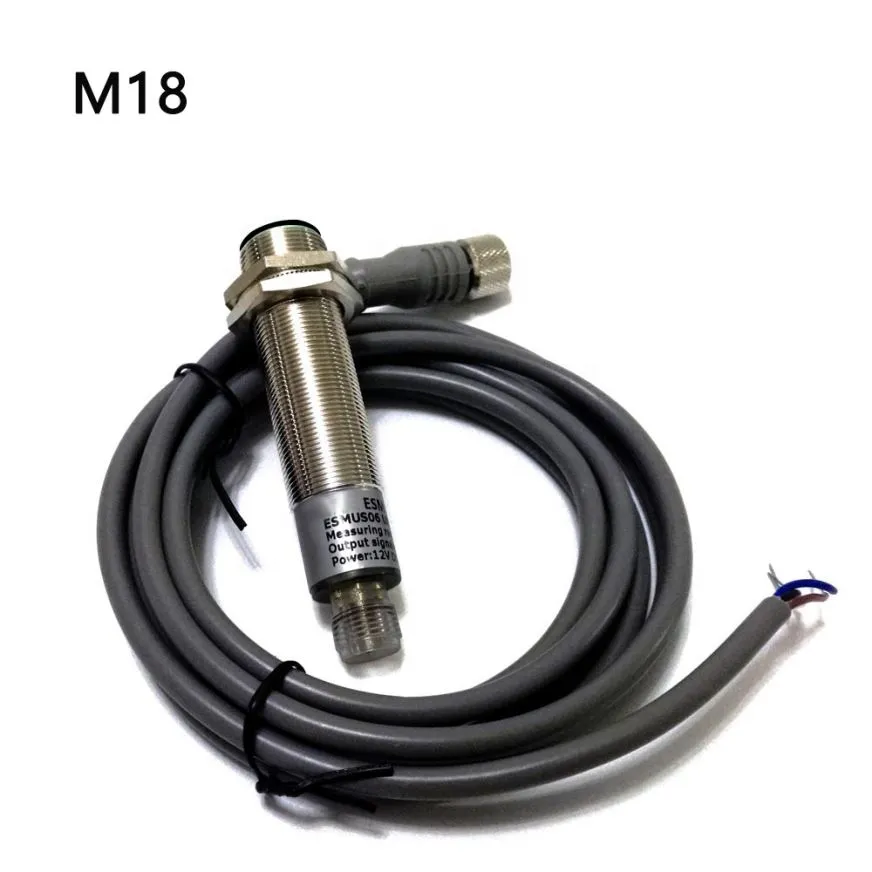

Ultrasonik sıvı seviye sensörü M18 | ||||||||
Ürün numarası | EA1-M18D500 | EA1-M18D1000 | ||||||
Algılama mesafesi | 50-500MM | 60-1000MM Arası | ||||||
Çıkış türü | Npn | Pnp | 4...20mA | 0...10V | Npn | Pnp | 4...20mA | 0...10V |
Çıkış fonksiyonu | NO+NC | NO+NC | Analog | Analog | NO+NC | NO+NC | Analog | Analog |
Çalışma sıcaklığı | -20~+60℃ | |||||||
On-off seviyesi | >10Hz | |||||||
Divergence açısı | ±7° | |||||||
Kablolama | M12, 4 pimli konnektör | |||||||
Besleme gerilimi | 10-30VDC | |||||||
Dalgalanma gerilimi | 5% | |||||||
Yük yok akımı | 50mA | |||||||
Yük akımı | 100mA | |||||||
Tekrarlanabilirlik | 2mm | |||||||
Tipik histeresis | %4 Sde | |||||||
Devreyi koruyun | Güç kaynağının ters bağlantısı; kısa vadeli aşırı gerilim; yükün kısa devresi; | |||||||
Koruma düzeyi | IP67 | |||||||
Kabuk malzemesi | Bakır | |||||||
Ön uç malzemesi | Epoksi cam reçinesi | |||||||
(seviye ölçümü için ultrasonik sıvı seviye sensörü ultrasonik sensör su seviyesi transdüser)Ultrasonik sensör: ultrasonik sonda çekirdek plastik veya metal ceket bir piezoelektrik çip. Bir çip oluşturan malzemelerin birçok türü vardır. Çap ve kalınlık gibi talaş boyutu da farklıdır, bu nedenle her sondanın performansı farklıdır. Kullanmadan önce performansını bilmeliyiz. Ultrasonik sensörün ana performans indeksleri şunlardır: çalışma sıklığı, çalışma sıcaklığı, hassasiyet, yönlendirme (ultrasonik sensör algılama aralığı)
Ultrasonik sıvı seviye sensörü M30 | |||||||||
Ürün numarası | EA1-M30D1000 | EA1-M30D2000 | |||||||
Algılama mesafesi | 50-500MM | 60-1000MM Arası | |||||||
Çıkış türü | Npn | Pnp | Analog | Analog | Npn | Pnp | Analog | Analog | |
Çıkış fonksiyonu | NO/NC | NO/NC | 4...20mA | 0...10V | NO/NC | NO/NC | 4...20mA | 0...10V | |
Çalışma sıcaklığı | -20~+60℃ | ||||||||
On-off seviyesi | 10Hz | 4Hz | |||||||
Divergence açısı | ±7° | ||||||||
Kablolama | M12, 4 pimli konnektör | ||||||||
Besleme gerilimi | 15-30VDC | ||||||||
Dalgalanma gerilimi | 5% | ||||||||
Yük yok akımı | ≤50mA | ||||||||
Yük akımı | 100mA | ||||||||
Tekrarlanabilirlik | 0.1% | ||||||||
Tipik histeresis | 2% Sde | ||||||||
Devreyi koruyun | Güç kaynağının ters bağlantısı; kısa vadeli aşırı gerilim; yükün kısa devresi; | ||||||||
Koruma düzeyi | IP67 | ||||||||
Kabuk malzemesi | Bakır | ||||||||
Ön uç malzemesi | Epoksi cam reçinesi | ||||||||
Milimetre dalga boyuna sahip kompakt sensörün algılama menzili 300~500mm'dir ve 5mm'den büyük dalga boyuna sahip sensörün algılama menzili 8m'e ulaşabilir. Bazı sensörlerdar 6 türevi var. Akustik emisyon açısı, bu nedenle nispeten küçük nesneleri doğru bir şekilde algılamak için daha uygundur. 12 ile 20 arasında değişen akustik emisyon açılarına sahip diğer sensörler; ordm; 15 & ordm için; büyük eğim açıları olan nesneleri algılayabilir. Buna ek olarak, bir dış prob tipi ultrasonik sensör var, ve ilgili elektronik devre konvansiyonel sensör gövdesinde yer almaktadır. Bu yapı, sınırlı kurulum alanına sahip durumlar için daha uygundur.
Ultrasonik sensörler sıvı seviyesini algılamak için kullanılabilir, şeffaf nesneleri ve malzemeleri algılamak, gerilimi kontrol etmek ve mesafeölçmek, özellikle paketleme için, şişeleme, malzeme işleme, ekipman taşıma, plastik işleme, ve otomotiv endüstrisi. Ultrasonik sensörler ürün kalitesini artırmak için süreç izleme için kullanılabilir, kusurları tespit, varlığı ve diğer yönlerini belirlemek.
Sıvı düzeyi ultrasonik ölçüm temel prensibi: ultrasonik darbe sinyali ultrasonik prob tarafından gönderilen gaz yayılır, ve hava ve sıvı arayüzü karşılaştıktan sonra yansıtılır. Yankı sinyali aldıktan sonra, ultrasonik dalga nın yayılma süresini hesaplayın. Mesafeyi veya sıvı seviyesi yüksekliğini dönüştürün. Ultrasonik ölçüm yöntemi birçok eşsiz avantajları vardır: (1) Hiçbir mekanik iletim parçaları ve ölçülen sıvı ile temas vardır. Temassız bir ölçümdür. Bu elektromanyetik girişim korkmuyor, ve asit ve alkali gibi güçlü aşındırıcı sıvılar korkmuyor, bu yüzden performansı Kararlı, yüksek güvenilirlik, uzun ömürlü;
