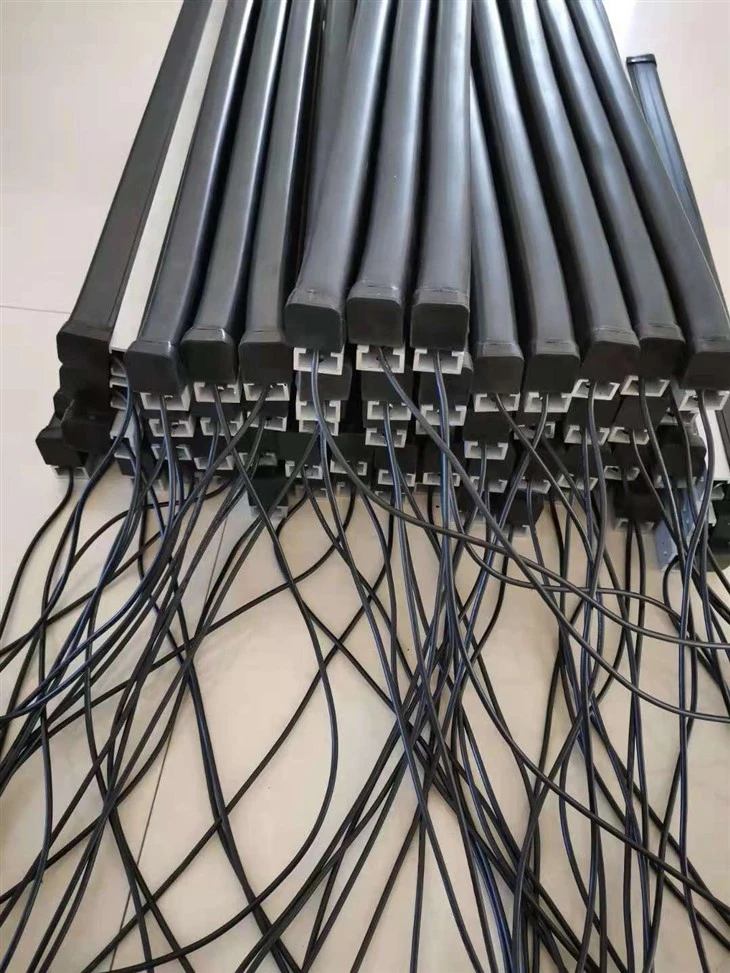

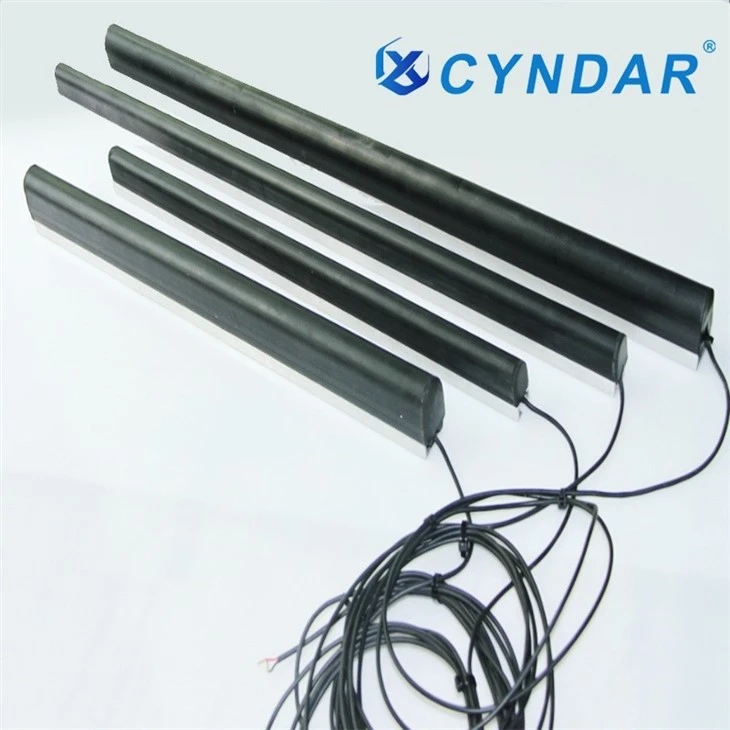

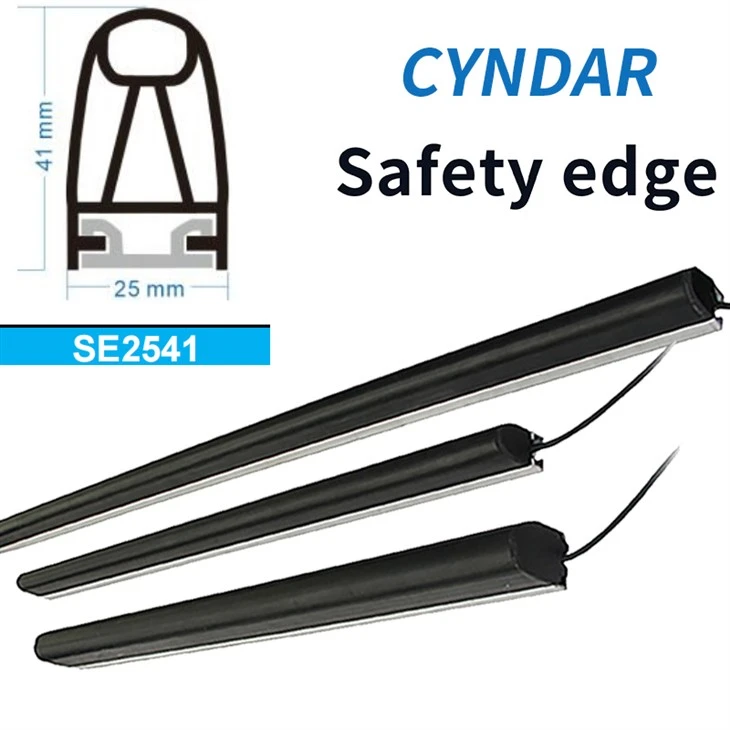

Güvenlik Kenarları-Marka CYNDAR
- SE2541-L (Uzunluk mm olarak)-04K (Teknik Konfigürasyon)-5m (Kablo Uzunluğu mm olarak)
- Adı: Güvenlik Kenarı
- Kasa Modeli: SE2541-800-04K-5m
- Kenar uzunluğu:800 mm
- Kablo tipi ve Teknik konfigürasyon:Çift alt uç, K-tipi
- Kablo uzunluğu:Yan başına 5m kablo (2 damar)
- Alüminyum alaşımlı profil:1 metreyi aşan profiller, taşıma kolaylığı açısından birden fazla profile bölünecek; -çarpışma önleyici şerit tek parça olarak kalır
-
Tampon şeridi ve kablo uzunluğu özelleştirilebilir.
Emniyet rölelerine veya kontak kontrolörlerine bağlanabilir.
Daha fazla özellik için lütfen kullanım kılavuzuna bakın ve müşteri hizmetlerine başvurun.
Profesyonel bir güvenlik ekipmanı tedarikçisi olarak GZ CYNDAR Co., Ltd. iş hayatında dürüstlük ilkesine bağlı kalmaktadır. Güvenlik kenarlarına ek olarak hizmetleri arasında LiDAR ve elektronik ürün testi de yer alıyor ve çeşitli müşterilerin kişiselleştirilmiş koruma ihtiyaçlarını karşılamak için kapsamlı endüstri deneyimine sahip.
Endüstriyel ortamlarda güvenlik kenarları, IP65'e kadar koruma derecesine sahip, -20 dereceden 55 dereceye kadar ortamlara uyarlanabilen, vazgeçilmez pasif koruma cihazlarıdır. Asitlere, alkalilere, yağlara ve diğer kimyasal maddelere karşı mükemmel direnç gösterirler ve yüksek frekanslı titreşimli üretim hatlarında stabil çalışarak personel güvenliğini sağlarlar.
İsteğe bağlı aksesuarlar
Güvenlik rölesi
Modeli: SRC106
Güç kaynağı: 24V DC
Çıkış: 3 normalde açık anlık kontak + 1 normalde kapalı anlık kontak
Çift-kanallı kendi kendine-test
Sıfırlama: Otomatik ve manuel sıfırlama
Kenar denetleyicisi (ekonomik model)
Modeli: SEC-A67
Tek-kanallı kendi kendine-test
Kontağın bir tarafı 8,2KΩ'luk harici bir direnç gerektirir
Çıkış: 1NC + 1HAYIR
Sıfırlama: Otomatik manuel sıfırlamaNot: Güvenlik kontağı doğrudan güç kaynağına bağlanmamalıdır. Maksimum voltaj ve akım: DC24V/100mA. Emniyet rölesi/kenar kontrol cihazı istenmiyorsa DC24V veya 12V ara rölenin negatif terminali üzerinden kontrol edilebilir.
endüstri uygulamaları
Özellikler ve avantajlar:
Kurulumu kolay
EPDM kauçuktan yapılmıştır - yaşlanmaya karşı dayanıklıdır, iyi ozon direncine, hava koşullarına dayanıklıdır ve belirli kimyasal korozyona karşı dayanıklıdır.
Uygulamalar:
Uygulamalar: Güvenlik kenar şeritleri, ezilme yaralanmalarını önlemek için kullanılan basınç-algılama cihazlarıdır. Büyük kapıların veya hareketli makinelerin (CNC takım tezgahları veya panjurlar gibi) ön kenarlarına monte edilirler.
Güvenlik kenarı modeli seçimi
1.Model yapısı açıklaması
|
Model Yapısı |
A |
B |
C |
D |
F |
|
Tanım |
Model Kodu |
Uzunluk |
Çıkış yöntemi ve teknik yapılandırma |
Kablo uzunluğu |
Denetleyici |
|
Notlar |
Bkz. P2 Seçim Tablosu |
Birim: mm |
0,4 m standart |
SRC A67 IR |
A- Model kodu: örneğin SE2527,SE2540,SE3547,SE3050vesaire.
B- Uzunluk açıklaması: örneğin milimetre cinsinden,SE2527-500, ayrıca 500mm uzunluğa sahiptir
C - Çıkış yapılandırması veya diğer şekil özelleştirmesi:
|
Kod1 |
01 |
02 |
03 |
04 |
05 |
05(02) |
06 |
S |
|
Giden resim |
|
|
|
|
|
|
|
|
|
Kod 2 Kablo konfigürasyonu için lütfen bkz.Tablo 5. |
F/R/NC |
F/R/NC |
K |
K |
F/R |
K |
||
|
Eaçıkla |
Tek taraflı düz kurşun Standart özelliklerden biri |
Tek alt uç Standart özelliklerden biri |
Her iki tarafta düz uçlar |
Çift alt uçlar |
Tek taraflı kurşun |
Çift taraflı kablolar |
Diğer şekiller özelleştirilmiş |
|
Tteknik konfigürasyon talimatları
Yapılandırma denetleyicisine göre giden hat teknolojisi yapılandırmasını seçin
|
Giden yapılandırma kodu |
Açıklamak |
Dahili devre şeması |
Çıkış tipi |
Kablolama talimatları |
|
R Tipi |
2-kablolu sistem. Dahili direnç |
|
01,02,05 (Tek taraflı kurşun) |
Dahili-8,2KΩ direnç; SRC106 emniyet rölesine veya SEC-A67 kontak kenarı kontrolörüne (kablo kopma algılamalı) bağlanabilir. Ara röle bağlanabilir (kablo kopma algılaması yok) |
|
K Tipi |
4 telli sistem.Harici direnç bağlanabilir.2 set pasif NO noktası |
 |
03,04,06 (Çift-taraflı potansiyel müşteriler) |
Harici bir direnç bağlanabilir ve ardından SRC106 emniyet rölesi veya SEC-A67 kontak kenar kontrolörü (kablo kopma algılamalı) ile donatılabilir; DC24V ara röle, PLC- (0V kontrol). |
|
NC Tipi |
2 telli sistem.NC. |
 |
01,02,05 (Tek taraflı kurşun) |
NC çıkışı, yalnızca SE1604/SE1622 modelleri için mevcuttur; Nispeten serttir ve tetiklenmesi için minimum 770 mm R yarıçapıyla 1-3 santimetre deformasyon gerekir; Ara rölelere, PLC'lere, emniyet rölelerine bağlanabilir (model: SRC106, lütfen satış elemanından Chuzhi direnç kılavuzunu isteyin) |
Çıkış ve teknik konfigürasyon
D- Kablo uzunluğu:
|
Kod |
Yazmıyorum |
1m |
2m |
3m |
4m |
Sayı m |
|
Eaçıkla |
Uzunluk 0,4m |
Uzunluk 1m |
Uzunluk 2m |
Uzunluk 3m |
Uzunluk 4m |
Özel metre uzunluğu |
E- Denetleyici seçenekleri:
|
|
Güvenlik Türü |
Güvenli ve ekonomik tip |
Güvenlik devresi yok |
Röle yok |
|
Kod |
SRC |
A67 |
IR |
|
|
Eaçıkla |
Güvenlik rölesi Bağlantı kesilmesi izleme fonksiyonuna sahiptir ve güvenlik seviyesini karşılar; sıfırlama işlevi vardır. Parametre referansı P5: Çıkış konfigürasyonu yalnızca R tipi (iki kontak kenarına kadar) veya K tipi (birden fazla kontak kenarı seri olarak bağlanabilir) olarak seçilebilir |
Kenar denetleyicisi SEC-A67 Tel kopması izleme özelliği ile; parametreler P9'da bulunabilir; hat konfigürasyonu yalnızca R (1 kontak kenarı) veya K tipi (birden fazla kontak kenarı seri olarak bağlanabilir) olarak seçilebilir. |
Bobin rölesi Bağlantı kesilmesi denetimi yok: Çıkış konfigürasyonunda kısıtlama yok |
Yazmıyorum |
Model açıklaması
Alüminyum Kesme Talimatları: Çin dışındaki gönderiler için, 1 metreyi aşan alüminyum bölümler iki bölüme kesilecek ve-çarpışma önleyici şerit sağlam bırakılacaktır. Kesilmemişse, şahsen teslim almak için lütfen nakliyeciyle- iletişime geçin.
Model Örneği:SE2527-3000-02R-2m-SRC. Bu, SE2527 modelini, 3000 mm uzunluğunu (alüminyum bölüm 2-3 bölüme eklenecek, lastik şerit tek parça kalacaktır), tek bir alt ucu, 2 metre bağlantı telini, dahili 8,2kΩ direnci ve SRC-106 güvenlik rölesini gösterir.
Model Örneği:SE2527-3000-04K-A67. Bu, SE2527 modelini, 3000 mm uzunluğunu (alüminyum bölüm 2-3 bölüme eklenecek, lastik şerit tek parça kalacaktır), çift alt kabloları, her uçta 0,4 m'yi, kendinden bağlantılı harici dirençleri ve SEC-A67 kenar denetleyicisini gösterir.
Model Örneği:SE2527-1000-RS. SE2527 modelini belirtir, uzunluk 1000 mm (alüminyum bir bütün parçadır), şemaya göre özelleştirilmiştir, kablolama yöntemi şemada gösterildiği gibidir, dahili 8,2KΩ direnç, kontrolör içermez
2.Emniyet röleleri ve kenar kontrolörleri için çok-parçalı kenar kablolama yapılandırması
Bu seri bağlantı yöntemi, toplam kenar uzunluğu 30 metreyi aşmayan ve toplam kablo uzunluğu 60 metreyi aşmayan en fazla 10 güvenlik kenarını seri olarak bağlayabilir.
Denetleyici kablolama yöntemi - N güvenlik temas kenarı seri bağlı
3.Kör alan açıklaması
Kablo uzunluğu 450 ~ 500 mm'dir, özelleştirilebilir ve uzatılabilir
Güvenlik hattının bir ucu hareket alanı değildir (kör alan) ve uzunluğu yaklaşık 15~30 (mm)'dir.
Güvenlik Kenarının dışarı çıkmayan ucu, uzunluğu yaklaşık 5-10 (mm) olan ölü bir bölgedir.
Şekil 3 kör alan
4.Teknik parametrelerEmniyet Kenarı
|
Pproje |
Emniyet kenarı |
|
|
Dseçim modu |
Basınç algılama modu |
|
|
Maksimum indüksiyon açısı |
〈 90 derece |
|
|
Tetik kuvveti (şartname ve kullanıma göre) |
20n ~70n'den büyük veya ona eşit (daha küçük boyut, daha küçük tetikleme kuvveti) |
|
|
Tetik mesafesi |
3~5mm;nc :10~20mm |
|
|
Akım \\ voltajı değiştir |
Maks.100ma \\5v |
|
|
Maks. Denetleyici voltajı |
DC24v |
|
|
Sinyal modu 1 |
PasifHAYIR (Güç kaynağına doğrudan bağlanmaz, özel güvenlik rölesi ve Güvenlik Kenarı kontrolörü ile nc çıkış yapılabilir) |
Sadece bir tanesi Sinyal çıkışı |
|
NCçıktı (sadece SE1604 ve SE1622 modellerinde 10-20 mm tetikleme mesafeli nc çıkış bulunmaktadır) |
||
|
İsabet sayısı |
20.000 kez |
|
|
Yüzey koruyucu tabakanın malzemesi |
TPE elastomer, epdm kauçuk (siyah) |
|
|
Ortam sıcaklığı |
-20 derece ~55 derece |
|
|
Koruma seviyeleri |
IP65 (özelleştirilebilirIP67) |
|
|
Maksimum nem (23 derece) |
%95 (yoğuşma) |
|
|
Tepki süresi |
13 ms |
|
|
Ortak fark |
1 m'nin altında ± 3 mm; ± 6 mm 3 mm'nin altında; 6 m'nin üzerinde ± 15 mm; |
|
|
Delik mesafesi / büküm |
Delik mesafesi toleransı ± 0,5~1 mm; bükülme toleransı ± 1~2mm |
|
|
Standart kablo demeti |
Uzunluk: 40 cm (özelleştirilebilir); tel çapı: 3,5 mm; bakır çekirdek bölümü: 0. 25mm2 ;60n'den büyük veya eşit |
|
|
Uzunluk / tanof numarası |
6 m'lik tek ünite uzunluğu; 5 ipliği geçmeyen seriler |
|
|
Arka tutkal gücü |
60n/mm'den büyük veya eşit |
|
|
Korozyon önleyici |
Hafif asit ve alkaliye karşı direnç |
|
|
ile uyum |
Bir emniyet kenarı ve bir Tner-A31 \\ SRC106 \\ CDSR-DN1104 emniyet rölesinden oluşan emniyet kontak sistemi aşağıdaki standartları karşılamaktadır. EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1 |
|
Not: Diğer özelleştirilmiş özellikler için lütfen üreticiyle iletişime geçin.
